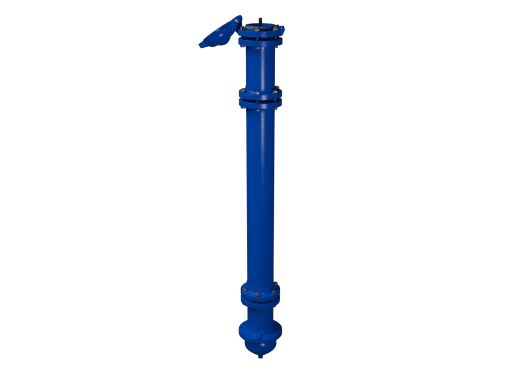

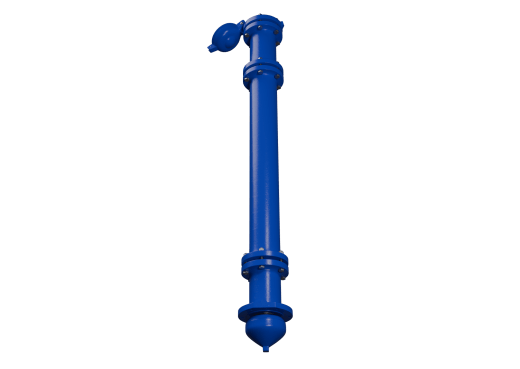

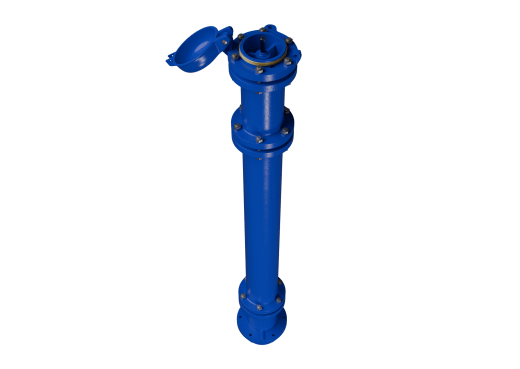

Пожарный гидрант «УГРЕША»

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения.

Пожарные гидранты относятся к водоразборной водопроводной арматуре. Гидрант пожарный «УГРЕША ГП-125» предназначен для забора воды из водопроводной сети для тушения пожара с применением специальной колонки пожарной (КПА).

Колонка пожарная служит для открывания (закрывания) подземных пожарных гидрантов и присоединения пожарных рукавов.

Характеристики

Рабочее давление Р_р, МПа (кгс·см^-2), не более	1 (10)
Высота изделия Н, мм	От 1250 до 3500
Внутренний диаметр корпуса DN	125
Ход клапана, мм	30
Люфт шпинделя в опоре по оси, мм, не более	0,4
Число оборотов штанги (штока) до полного открытия изделия	15
Гидравлическое сопротивление в изделии S, с²·м^-5, не более*, при Н=1000 мм	1,2х10³
Масса изделия при Н=1250 мм, кг, не более**	105

* Изменение гидравлического сопротивления на каждые 250 мм высоты - не более 0,05·10³ с²·м^-5.

** Изменение массы на каждые 250 мм высоты - не более 10 кг.

Материалы основных деталей

Наименование детали	Материал
Штанга, шпиндель	Сталь 30Х13
Проставки	Сталь углеродистая 20
Основание, крышка, ползун	Чугун серый СЧ15

Схема

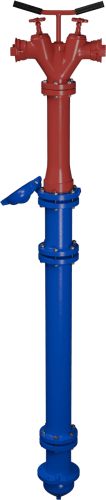

Принцип работы

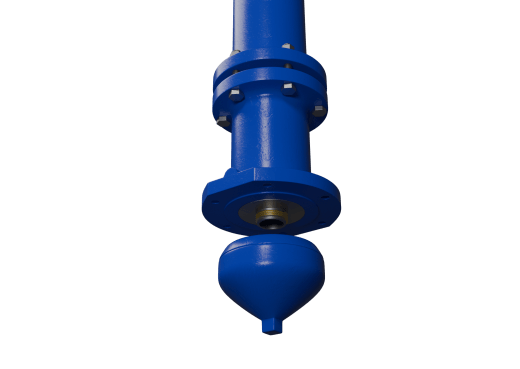

Пустотелый клапан каплеобразной формы собран из двух частей, между которыми установлено резиновое уплотнительное кольцо. На верхней части клапана (ползуне) имеются направляющие фиксаторы, которые перемещаются в продольных пазах основания.

Шпиндель, пропущенный через отверстие направляющей стояка, ввинчен в нарезную втулку в верхней части ползуна.

На другом конце шпинделя закреплена муфта, в которую входит квадратный конец штанги. Верхний конец штанги заканчивается также квадратом для торцевого ключа пожарной колонки. Вращением штанги и шпинделя (при помощи торцевого ключа пожарной колонки) клапан гидранта благодаря наличию фиксаторов может совершать только поступательное движение, обеспечивая его открывание или закрывание.

При открывании и опускании клапана один из его фиксаторов закрывает спускное отверстие, расположенное в нижней части клапанной коробки, предотвращая попадание воды в колодец гидранта. Для прекращения отбора воды из водопроводной сети вращением штанги и шпинделя клапан гидранта поднимается вверх, обеспечивая при этом открывание спускного отверстия.

Оставшаяся после работы гидранта вода в стояке вытекает через спускное отверстие в колодец гидранта, откуда удаляется принудительным способом.
