Конструкция теплообменников

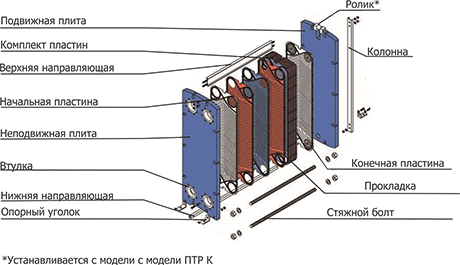

Пластинчатый разборный теплообменник представляет собой аппарат, состоящий из группы рифленых теплообменых пластин с прокладками, установлнных между верхней и нижней направляющими. Направляющие крепятся к неподвижной плите и колонне. Пластины с прокладками при помощи стяжных болтов равномерно стянуты в пакет между неподвижной и подвижной плитами. Длина теплообменника «УГРЕША» зависит от количества пластин. Количество пластин в теплообменнике зависит от температурного диапазона, падения давления и физических свойств жидкостей.
Основными компонентами разборных пластинчатых теплообменников являются:
Пакет пластин
- Количество пластин в теплообменнике, их компановка, материал, размер и форма определяются конкретной задачей теплообмена. В зависимости от области применения пластины могут быть изготовлены из нержавеющих сталей, титана и других материалов.
Уплотнения
- По периметру пластины расположены канавки для уплотнений. Уплотнения предназначены для отделения каналов друг от друга, предотвращая протечки и смешивание сред. Они также определяют направление потока внутри разборного теплообменника. Уплотнения изготоваливаются из фторкаучука Viton, нитриловой резины NBR, этилен-пропиленовой резины EPDM. Выбор материала зависит от применяемых сред, а также их рабочих температур.
Рама
- состоит из неподвижной и подвижной плиты, верхней и нижней направляющих и колонны. Стяжные болты стягивают пластины, размещенные между плитами в пакет.
Смежные пластины формируют каналы в которых через пакет пластин движутся попеременно горячие и холодные теплоносители. Порты предназначены для ввода и вывода теплоносителя.


Варианты соединений

Типы пластин
Характеристики теплообменников зависят от типа пластин, которые установлены внутри теплообменников.

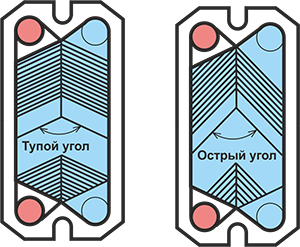

Тип О – пластины с рёбрами расположены под острым углом. Данное расположение снижает потери давления при прохождении теплоносителя через теплообменник, но так же и снижает турбулентность потока и теплопередающие характеристики теплообменника.
Тип Т - пластины с рёбрами расположенные под тупым углом. Подобное расположение увеличивает турбулентность потока и гарантирует высокие теплопередающие характеристики теплообменника

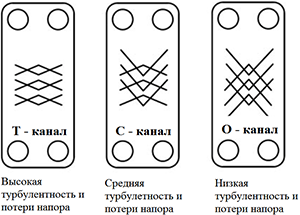

Виды каналов, образуемых пластинами

Т канал = тип Т + тип Т
Образован двумя пластинами типа Т (тупой угол)
С канал= тип Т + тип О
Образован одной пластиной типа Т (тупой угол) и пластины типа О (острый угол)
О канал = тип О + Тип О
Образован двумя пластинами типа О (острый угол)
Характеристики каналов
- Высокая степень турбулентности потока
- Большие потери напора
- Высокая степень теплоотдачи
- Малая степень турбулентности потока
- Малые потери напора
- Малая степень теплопередачи
- Средняя турбулентность
- Средние потери напора
- Средняя степень теплопередачи

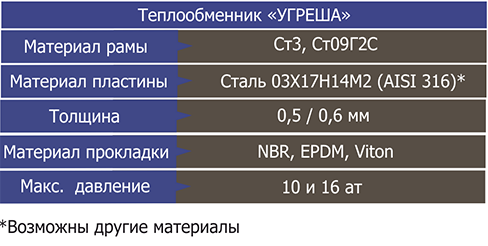

Материал | Максимальная температура, 0C |
NBR | до +120 (до +130)* |
EPDM | до +160 |
Viton | до +200 (до +230)* |
