Изменяемая ориентация дисплея
Дисплей можно повернуть в разные стороны, чтобы адаптировать для удобства.
Российский электропривод для трубопроводной арматуры
Электрические исполнительные
Электрические исполнительные
механизмы УГРЕША

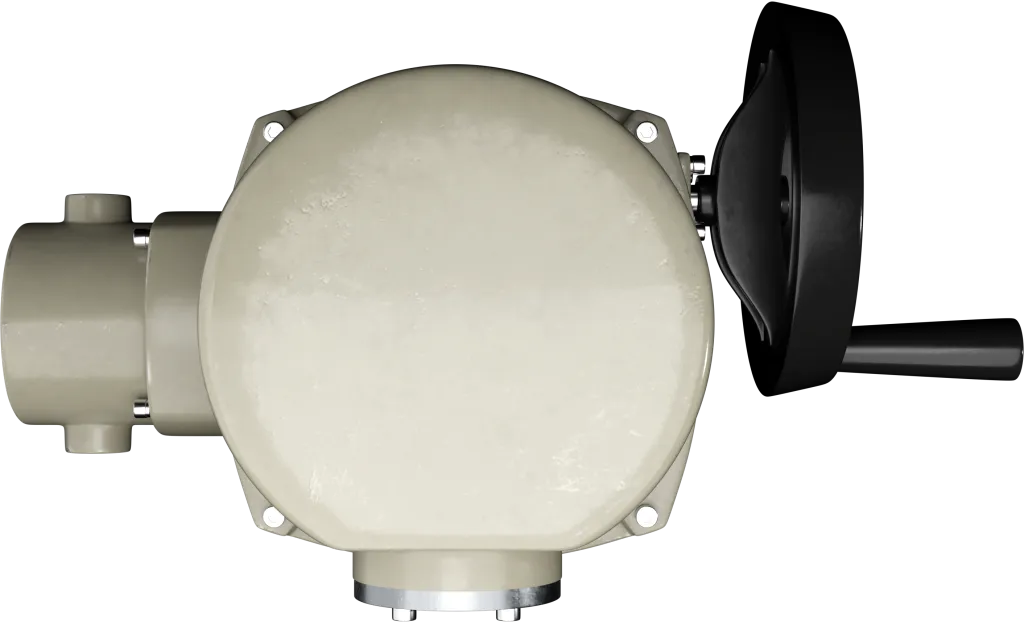

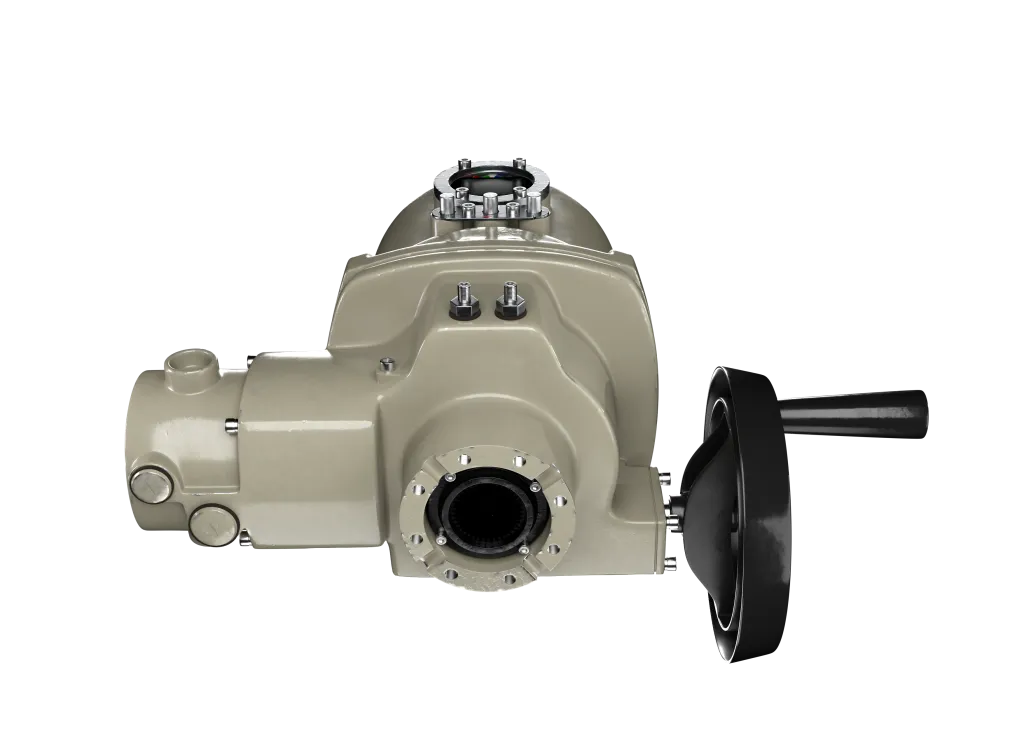

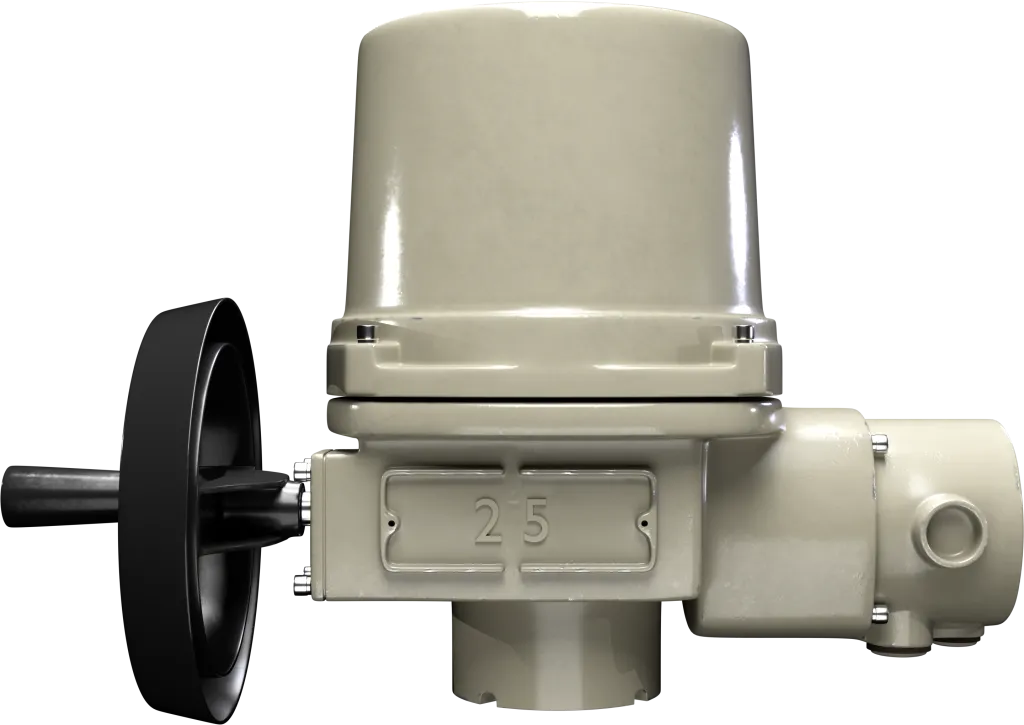

Неполнооборотные электропривода серии «КНО»
IP68
до 2000 Н·м
−30…+80 °C
ЖК-дисплей
Обеспечьте надёжное и эффективное управление трубопроводной арматурой с неполнооборотными электроприводами УГРЕША серии «КНО». Эти электрические исполнительные механизмы идеально подходят для автоматизации четвертьоборотной арматуры малых и средних размеров – и станут вашим надёжным решением в самых ответственных отраслях.
Электроприводы УГРЕША гарантируют бесперебойную работу на электростанциях, в металлургии, химической промышленности, на нефте‑ и газопроводах, а также в системах очистки воды.
Сочетая передовые технологии, высокую производительность и износостойкость, они обеспечивают точное и автоматическое управление процессами, повышают безопасность эксплуатации и помогают сократить затраты на обслуживание.
Отличительные характеристики
Защита двигателя от перегрева
Двигатель с низкой инерцией, высоким крутящим моментом и защитой от перегрева быстро достигает максимального крутящего момента.
Большой срок службы трансмиссии
Червячная передача погружена в масляную ванну, чтобы максимально увеличить срок службы трансмиссии.
Основные функции
Сигнализация превышения крутящего момента
Защита от превышения крутящего момента
Защита от сбоя внутреннего питания
Защита двигателя от перегрева
Индикация низкого заряда батареи
Защита от потери фазы
Настройка реле индикации
Обход ограничения крутящего момента
Аварийный сигнал остановки двигателя
Самодиагностика привода
Сигнализация отказа дистанционного управления
Дополнительные реле индикации
Настройка таймера прерывания
Защита при потере сигнала текущего положения клапана
Серийное обозначение электропривода
Многооборотные ЭИМ УГРЕША
Электроприводы УГРЕША серии «КНО» неполнооборотного типа предназначены для автоматического управления четвертьоборотной трубопроводной арматурой малых и средних размеров и успешно применяются в самых разных отраслях – от электростанций и металлургических предприятий до химической промышленности, нефтегазовой сферы и систем очистки воды.
КНО
Серийное обозначение
(Неполнооборотный электропривод)
X
Выходной крутящий момент
X
Время поворота на 90˚
Конструкция неполнооборотных ЭИМ УГРЕША
-
1
Непроникающая настройка позволяет быстро настраивать привод без вскрытия корпуса
-
2
ЖК экран отображает в реальном времени текущее положение арматуры и диагностические сообщения
-
3
Привод может управляться с помощью кнопок местного управления или дистанционно, а также при помощи ИК пульта
-
4
Штепсельный разъем с двойной герметизацией клеммного блока для защиты внутренних элементов от коррозии. Контакты имеют серебряное покрытие для защиты от окисления
-
5
Соединение с арматурой. Съемная втулка. Съемная втулка из нержавеющей стали для лучшей защиты от коррозии (опция).
-
6
Планетарная передача с высоким КПД, стабильная, ударопрочная и виброустойчивая
-
7
Нет муфты включения, маховик может управлять клапаном без переключения с автоматического на ручной режим при сбое питания. Высокомоментный низкоинерционный двигатель быстро достигает максимального момента
-
8
Датчик положения Высокоточный не изнашивающийся датчик с отсутствием зоны нечувствительности и высокой стойкостью к помехам для долговременной работы привода
Технические данные и характеристики
| Установочное положение | вверх |
|---|---|
| Тип электродвигателя | асинхронный |
| Питающее напряжение |
AC380V; AC220V; DC24V |
| Сигнал управления |
дискретное управление — 24 VDC (стандарт) аналоговое управление — 4-20 мА, 1-5 В, 0-10 В (опция) цифровое управление — Modbus, Profibus (опция) |
| Дистанционный указатель положения | 4-20 мА, 1-5 В, 0-10 В (опция) |
| Диапазон угла хода | 0°～120°, регулируемый |
| Зубчатая передача | шестерни спроектированы с самоблокировкой, чтобы избежать обратного хода клапана; в блок шестерен вводится высокотемпературное смазочное масло |
| Класс изоляции двигателя | F |
| Контроль внутренней температуры двигателя | 135°C для защиты от перегрева |
| Рабочая температура окружающей среды | −30 °C … +80 °C; до −60 °C (по запросу) |
| Относительная влажность | 5~98% |
| Степень защиты | IP67-68 (стандарт, 72 часа под водой на глубине 6 метров) |
| Взрывозащищённость | Ex d II BT4 GB (опция) |
| ЖК-дисплей | да |
| Пульт дистанционного управления | да |

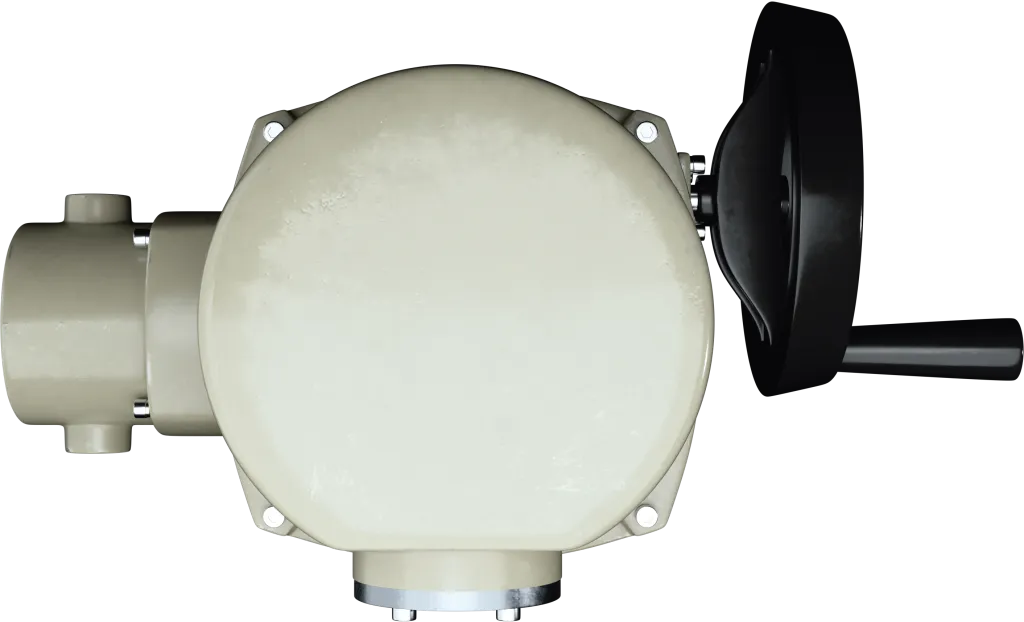

Габаритные и присоединительные размеры
| Модель ЭИМ | Общие габариты, мм | Монтажные размеры, мм | |||||||
|---|---|---|---|---|---|---|---|---|---|
| H | K1 | K | L1 | L2 | ØDmax | L max | P.C.D. | ||
| ØD1 | N-M-DP | ||||||||
| КНО 100/150/200/250 | 273 | 235 | 423 | 228 | 86 | 25 | 32 | 70 | 8-М8-12 |
| КНО 300/400 | 293 | 248 | 457 | 268 | 101 | 35 | 48 | 102 | 8-М10-15 |
| КНО 500/600 | 293 | 248 | 457 | 268 | 101 | 35 | 48 | 125 | 4-М12-18 |
| КНО 1000 | 331 | 284 | 512 | 247 | 135 | 40 | 80 | 140 | 4-М16-24 |
| КНО 2000 | 331 | 284 | 512 | 247 | 135 | 40 | 80 | 165 | 4-М20-24 |
Таблица подбора
| Модель ЭИМ | Номинальный выходной крутящий момент | Время поворота на 90˚ | Мощность двигателя | Номинальный ток | Общий вес | Монтажный размер |
|---|---|---|---|---|---|---|
| Единицы измерения | ||||||
| Н·м | с | Вт | А | кг | ||
| КНО 100 | 100 | 28 15 |
40 | 0,35 | 12,5 | 360˚ Произвольная установка PCD Ø70 (8-М8) |
| КНО 150 | 150 | |||||
| КНО 200 | 200 | 60 | 0,45 | 13 | ||
| КНО 250 | 250 | |||||
| КНО 300 | 300 | 120 | 0,6 | 21 |
360˚ Произвольная установка PCD Ø102 (8-М10) Ø125 (4-М12) |
|
| КНО 400 | 400 | |||||
| КНО 500 | 500 | |||||
| КНО 600 | 600 | |||||
| КНО 1000 | 1000 | 32 | 200 | 1,2 | 36 |
360˚ Произвольная установка PCD Ø140 (4-М16) Ø165 (4-М20) |
| КНО 2000 | 2000 | |||||
Документация
Каталог ЭИМ УГРЕША 2025 — полная документация
Листайте каталог или скачайте PDF-версию
FAQ
Вопросы и ответы об ЭИМ УГРЕША
Серия К – многооборотный привод. Предназначен для управления арматурой, требующей более одного полного оборота выходного вала для полного открытия или закрытия. Например: для клиновых задвижек, запорных клапанов, шиберных задвижек, вентилей.
Серия КНО – неполнооборотный привод. Используется для управления арматурой, где запорный орган перемещается путём поворота на угол менее 110 градусов, чаще всего – на 90 градусов. Подходит для шаровых кранов, дисковых затворов, поворотных заслонок, для поворота которых требуется небольшой крутящий момент.
Конкретная модель зависит от требуемого крутящего момента и частоты вращения. Наши инженеры подберут оптимальный вариант бесплатно – просто оставьте заявку на нашем сайте.
Да. Доступно взрывозащищённое исполнение. Заказывается как опция.
IP68 – стандартная защита для всех моделей. Привод выдерживает 72 часа погружения на глубину 6 метров.
Да, привод УГРЕША поддерживает протоколы Modbus или Profibus, но это дополнительная опция. Также в качестве дополнительной опции доступно аналоговое управление 4-20 мА или 0-10 В.
В стандартном исполнении используется дискретное управление 24 В постоянного тока.
Да. Присоединительные фланцы соответствуют ISO 5210. Приводы совместимы с задвижками, кранами и клапанами любых производителей с типоразмерами F10–F25.
Да. Приводы УГРЕША являются полноценной заменой AUMA и Rotork, у них аналогичные диапазоны моментов и функционал. Также стоит отметить, что для управления электроприводом Auma требуется дополнительное приобретение блока управления AUMA MATIC или сборка шкафа управления.
В приводе УГРЕША блок управления уже встроен в корпус, и для местного управления не требуется дополнительного оборудования, а для дистанционного – только установка кнопочного поста.
Гарантия до 10 лет. Полный назначенный срок службы оборудования значительно выше.
Настройка выполняется инфракрасным пультом через ЖК-дисплей без вскрытия корпуса. Возможен выезд специалиста для пусконаладки.
Стандартные модели (модели, используемые для арматуры производства УЗТПА) – отгрузка со склада от 3 рабочих дней.
Нестандартные исполнения (с дополнительными опциями, взрывозащитой, расширенным температурным диапазоном) – по согласованию. Доставка по всей РФ.
