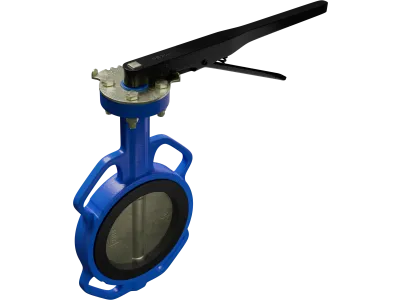

Межфланцевый затвор УГРЕША представляет собой разновидность трубопроводной арматуры с кольцевым корпусом и расположенным в нем запорным поворотным диском. Поворотный диск вращается внутри корпуса и обеспечивает герметичное перекрытие.
t⁰C рабочей среды до ≈+200⁰С
Клим. исполнение У, УХЛ
Класс герметичности по ГОСТ 9544-2015
Рабочая среда вода, сжатый воздух, нефтепродукты
Конструкция Концентрическая
Условное давление 1,0;1,6 2,5 МПа
Присоединение к трубопроводу Межфланцевое
Способ управления Рукоятка

Наименование детали Наименование материала
Корпус ВЧШГ
Рычаг Сталь
Шпиндель Нержавеющая сталь
Диск Нержавеющая сталь
Подшипники FRP
Кольцо уплотнительное NBR
Характеристики изделий по диаметрам
DN L H D K G B f n-Ød
PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
300 270 578 445 460 400 410 370 24,5 24,5 4 12-Ø 23 12-Ø 28
400 310 720 565 580 515 525 480 24,5 28 4 16- Ø 28 16- Ø 31
500 350 829 670 715 620 650 582 609 26,5 31,5 4 20- Ø 28 20- Ø 34
600 390 959 780 840 725 770 682 720 30 36 5 20- Ø 31 20- Ø 37
700 430 1099 895 910 840 840 794 32,5 39,5 5 24-Ø31 24-Ø37
800 470 1234 1015 1025 950 950 901 35 43 5 24- Ø 34 24- Ø 41
900 510 1353 1115 По запросу 1050 По запросу 1001 37,5 По запросу 5 28- Ø 34 По запросу
1000 550 1501 1230 1160 1112 40 5 28- Ø 37
1200 630 1750 1455 1380 1328 45 5 32- Ø 41
1400 710 2038 1675 1590 1530 46 5 36- Ø 44
