Дископоворотные затворы УГРЕША

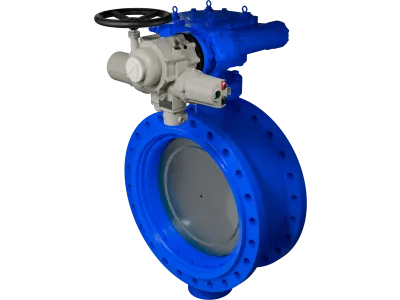

Стальные фланцевые дископоворотные затворы УГРЕША, DN 200-1400, PN 10,16,25
Поворотные затворы УГРЕША разработаны для магистральных сетей центрального теплоснабжения,
систем горячего и холодного водоснабжения, водяного пара, нефтепродуктов.
Поворотные затворы могут использоваться для регулирования и перекрытия потока, в закрытом
положении обеспечивают герметичность в обоих направлениях потока рабочей среды.
| Температура рабочей среды | При применении уплотнений: Металл/металл, VITON, PTFE до +200°С; EPDM до +110°С (+120°С кратковременно), NBR до +100°С (+120С кратковременно). |
| Климатическое исполнение | У, УХЛ по ГОСТ 15150-69 |
| Класс герметичности | "А" ПО ГОСТ 9544-2015 |
| Рабочая среда | вода холодная, горячая; нефтепродукты; сжатый воздух |
| Присоединение к трубопроводу | межфланцевое, фланцевое, приварное |
| Номинальное давление | 1,0 МПа (10 кгс/см²); 1,6 МПа (16 кгс/см²); 2,5 МПа (25 кгс/см²) |
| Направление рабочей среды | двустороннее, одностороннее |
| Установочное положение | на горизонтальном трубопроводе- редуктором вверх (допускается отклонение на 45° в любую сторону), на вертикальном трубопроводе –любое. |
Основные применяемые материалы комплектующих
| Наименование детали | Наименование материала |
| Корпус | Сталь20 / Сталь 09Г2С / Сталь 17Г1С / Сталь 08Х18Н10Т / Сталь 12Х18Н10 |
| Диск | Чугун, углеродистая сталь, нержавеющая сталь |
| Крышка | Углеродистая сталь, нержавеющая сталь |
| Шпиндель | Нержавеющая сталь |
| Подшипник | Бронза, нержавеющая сталь, PTFE, терморасширенный графит |
| Седло | Медный сплав, нержавеющая сталь |
| Уплотнение | EPDM, NBR,PTFE,VITON, металл |
| Прижимное кольцо | Углеродистая сталь, нержавеющая сталь |
Характеристики изделий по диаметрам
Размеры фланцев D, D1, D2, c, f, n, d соответствуют ГОСТ 33259-2015.
| DN | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 152 | 165 | 178 | 190 | 216 | 229 | 267 | 292 | 318 | 330 | 410 | 470 | 530 |
